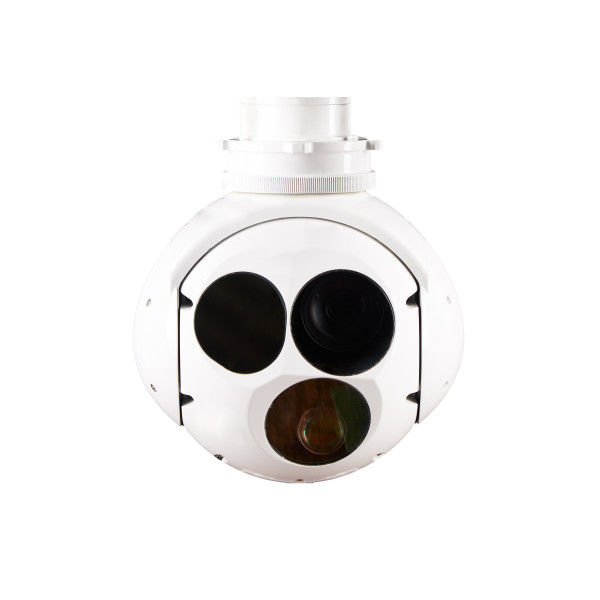

2 carga útil do UAV de Miniatured da Três-luz da linha central 2.5KG com função da irradiação do laser
Introdução 2 de carga útil do UAV de Miniatured da Três-luz da linha central 2.5KG com função da irradiação do laser
TS03 é carga útil estabilizada giroscópio do UAV da suspensão Cardan da dois-linha central, composta da torreta estável, da carga ótica e do circuito do processamento de informação. A carga ótica consiste principalmente no módulo leve visível da imagem latente, em módulo infravermelho uncooled da imagem latente da onda longa e em iluminador do laser rangerfinder/. É principalmente aplicada fornecer a indicação do ponto de laser em alvos para a arma guiada do terminal semi-ativo do laser. Além disso, ele pode igualmente usado na detecção da imagem latente, no recogniton, no seguimento, etc. transportados por via aérea, encontrar as necessidades de surveilance da inteligência. reconhecimento e outras encenações da aplicação.
Funções
1. Estabilização do LOS da elevada precisão
2. Imagem latente visível e infravermelha da duplo-luz
3. Detecção e identificação dos alvos à terra
4. Busca, trilha, fechamento, guia e outros modos de funcionamento
5. Capacidade de localização do alvo
6. Iluminação e agrupamento do laser
Especificações
| Sensor do EO |
Comprimento de onda |
0.4μm~0.9μm |
| Definição |
1920x1080 |
| Distância focal |
4.3mm~129mm (30X) |
| FOV |
63.7°~2.3° |
| Saídas de vídeo |
HD-SDI (1080P 30Hz) |
| Distância |
POVOS: Detecção 6km; VEÍCULO do reconhecimento 2km: Detecção 15km; Reconhecimento 8km |
| Sensor do IR |
Tipo do IR |
LWIR (un-de refrigeração) |
| Comprimento de onda |
8~14μm |
| Definição |
640x512 |
| Pixel |
12um |
| NETD |
50mk |
| Comprimento do foco |
35mm/F1.0 |
| FOV |
12.4º×9.9º |
| Distância |
Alvo: veículo de 2.3m*2.3m
Detecção: 5,7; Reconhecimento: 1,4 |
| Rangefinder do laser |
Comprimento de onda |
1064nm |
| Energia de laser |
≥25mJ |
| Distância de agrupamento |
120m~5000m |
| Precisão de agrupamento |
≤3m |
| Sistema servo |
Limites de gerencio |
Azimute: nX360º contínuo; Passo: º de -110° ~+10 |
| Precisão angular: |
≤2mrad |
| Precisão de Stablization |
≤100μrad (1σ) (2°/Hz, 1°/Hz) |
| Velocidade de Max.angular |
≥60°/s |
| Aceleração angular máxima: |
≥60°/S |
| Relação |
Uma comunicação
relação |
RS422*2 (TTL opcional) |
| Saídas de vídeo |
HD-SDI*1 |
| General |
Dimensão |
≤Φ172mm×200mm |
| Peso |
≤2.5kg |
| Tensão |
DC24V (20V~28V) |
| Consuption do poder |
Média: ≤50W, pico: ≤100W |
| Temperatura de trabalho |
-20℃~60℃ |
| Temperatura de armazenamento |
/ |
| Seguindo funções |
Velocidade do movimento: |
quadro 30pixel/ |
| Contraste da imagem latente do alvo: |
5% |
| Pixel da imagem latente do alvo (mini) |
pixéis 4x3 |
| Apoio |
Anti - oclusão sem perda de função |
Desenho mecânico
