Lugar de origem:
China
Marca:
HONPHO
Certificação:
ISO9001:2015/GB/T 19001-2016
Número do modelo:
TS02-170-N
Contacte-nos
Câmera térmica para o zangão
TS02-170-N é uma solução para as missões numerosas onde a estabilização superior da imagem, a rentabilidade, e a imagem latente de longo alcance são exigidas em um peso pequeno somente 2.55kg da carga útil capacity.the, construiu em 1535 o rangefinder do laser do nanômetro, a distância de agrupamento sobre 4km. a distância infravermelha da detecção do módulo de 63mm sobre o verison 10km.IP está disponível.
TS02-170-N apoia o EO e o auto-seguimento térmico do alvo da imagem da câmera de I. Clique sobre todo o alvo e a suspensão Cardan seguirá o alvo automaticamente. A alta resolução da câmera térmica do EO & do IR assegura a função de seguimento do alvo mais estável
Funções
1. Forneça o vídeo e a imagem infravermelhos para a área da detecção
2. Função visual da estabilização da linha central da elevada precisão
3. Com a capacidade de detecção e de reconhecimento para o alvo à terra
4. Busca do apoio, seguimento, fechamento, guiamento, maneiras do funcionamento etc.
5. Com folha de prova do caráter, funções do costume e da exposição;
6. Com função do diagnóstico da autoavaliação e de falha
7. posição de alvo do apoio e agrupamento do laser
8. diagnóstico da Auto-inspeção e de falha
Especificações
| Sensor do EO | Comprimento de onda | 0.4μm~0.9μm | |||
| Definição | 1920x1080 | ||||
| Distância focal | 4.3mm~129mm (30X) | ||||
| FOV | 63.7°~2.3° | ||||
| Saídas de vídeo | HD-SDI (1080P 30Hz) | ||||
| Distância | POVOS: Detecção 6km; VEÍCULO do reconhecimento 2km: Detecção 15km; Reconhecimento 8km | ||||
| Sensor do IR | Tipo do IR | LWIR (un-de refrigeração) |
| Comprimento de onda | 8~14μm | |
| Definição | 640x512 | |
| Pixel | 12um | |
| NETD | 40mk | |
| Comprimento do foco | 60mm/F1.0 | |
| FOV | 6.9º×5.5º | |
| Distância | POVOS: Detecção 1.8km; Reconhecimento 0.4km VEÍCULO: Detecção 10km; Reconhecimento 2.5km |
| Rangefinder do laser | Comprimento de onda | 1535nm |
| Desempenho | ||
| Distância de agrupamento | 4km | |
| Precisão de agrupamento | ±3 |
| Sistema servo | Limites de gerencio | 360º bandeja contínua, passo: º de -110° ~+10 | ||||
| Precisão angular: | ≤2mrad | |||||
| Precisão de Stablization | balanço ≤100μrad (1σ) (2°/Hz, 1°/Hz) | |||||
| Velocidade de Max.angular | ≥50°/s | |||||
| Aceleração angular máxima: | ≥90°/S | |||||
| Seguindo funções | Velocidade do movimento: | 30pixel/frame | ||||
| Contraste da imagem latente do alvo: | 8% | |||||
| Pixel da imagem latente do alvo (mini) | pixéis 4x3 | |||||
| Apoio | Anti - oclusão sem perda de função | |||||
| Relação | Uma comunicação relação |
RS422 x2 (TTL opcional) | |||
| Saídas de vídeo | saída dos ethernet 100Mb | ||||

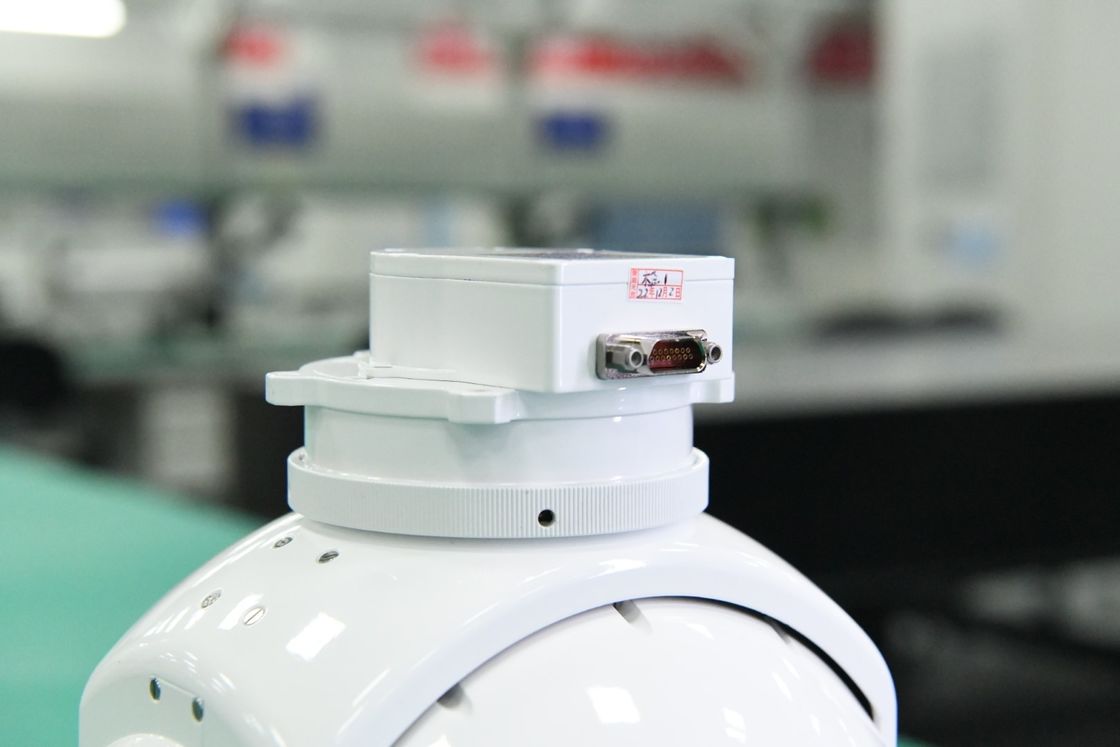

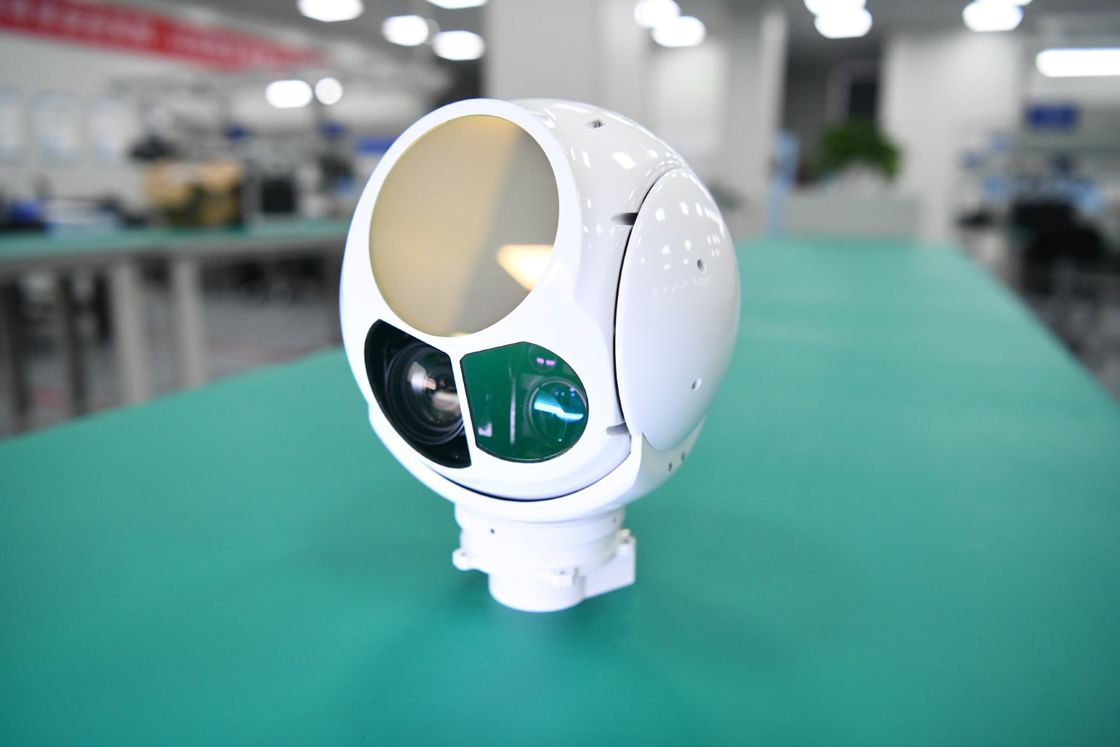

Imagem
Desenho mecânico
Perfil da empresa
A tecnologia Co. de Chengdu HONPHO, Ltd. foi estabelecida em março de 2018. É uma empresa nacional da alto-tecnologia que centra-se sobre o R&D, a fabricação inteligente e o serviço do sistema fotoelétrico da parte alta. O produto principal de HONPHO é sistemas fotoelétricos esféricos da carga útil, esta carga útil distribuída descontroladamente no UAV, navios 2nãos pilotado, veículo umanned, helicóptero e asa fixa de baixa velocidade aricrafy. especialmente para o UAV do reconhecimento e da greve e helicóptero armado. HONPHO tem quase 5.000 medidores quadrados do espaço para encontrar as necessidades de R&D, de produção, de operação e de escritório. Mais de 100 empregados, incluem 2 peritos superiores nacionais, 3 doutores, 21 mestres, 10 peritos técnicos com títulos superiores e 4researchers são HONPHO juntados. HONPHO ganhou mais de 10 prêmios da ciência de defesa nacional e nacional e do progresso da tecnologia, e tem-nos sobre 20 direitos de propriedade intelectual. Nós somos cometidos a construir HONPHO em uma empresa fotoelétrica mundialmente famosa da alto-tecnologia do sistema
Certificado de HONPHO
