905nm 1000m Dois eixos Electro Drone Sistema Óptico Sensor EO

Giroestabilizado de dois eixos

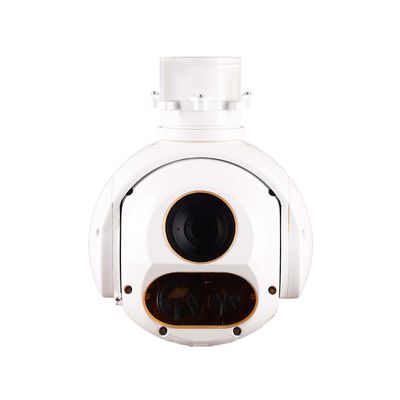

A cápsula fotoelétrica TS120B adota uma plataforma estabilizada giroscópica de dois eixos, está equipada com um anel de deslizamento condutor para realizar uma rotação contínua de 360,e tem uma câmara de luz visível de alta definição de 30 vezes e um telemétrico a laser.
É utilizado principalmente para a detecção, identificação, rastreamento, alcance e posicionamento de imagens terrestres aéreas, e atende às necessidades de mapeamento aéreo, monitoramento e reconhecimento.

função

a) Fornecer uma imagem de vídeo visível da área de detecção;
b) Dispõe de função de estabilização do eixo visual de alta precisão;
c) Ter a capacidade de detectar e identificar alvos terrestres;
d) Com modos de trabalho de busca, rastreamento, bloqueio, orientação e outros;
e) Com a função de superposição de caracteres, personalização e exibição;
f) Com a função de localização do alvo;
g) Com função de detecção por laser;
h) Tem as funções de auto-verificação e diagnóstico de falhas.

Câmera de zoom visível

a) Faixa de trabalho: 0,4 μm a 0,9 μm;
B) Número de pixels do detector: 1920×1080;
c) Comprimento focal: 4,3 mm~129 mm, zoom óptico 30 vezes contínuo;
d) Zoom contínuo campo de visão horizontal: 63,7 ~ 1.1;
e) Saída de vídeo: HD-SDI, 1080P, 30 Hz.

Distância laser

a) comprimento de onda de trabalho: 905 nm;
b) Precisão de alcance: 3 m;
c) Frequência variável: 1 Hz;
d) Distância de alcance do laser: 3 ~ 1000 m.

Índice de desempenho do servo

a) Faixa de rotação
Eixo de azimote: rotação contínua de n × 360°.
Eixo de inclinação:-110 ~+10 (0 na direção horizontal e positivo na direção ascendente)
b) Precisão de medição do ângulo: ≤ 2 mrad;
c) Precisão de estabilidade: ≤ 100 rad (1 σ) (2/1 Hz, 1/2 Hz de oscilação);
d) Velocidade angular máxima: ≥ 50/s;
e) Aceleração angular máxima: ≥ 90/s2.

Índice de desempenho de rastreamento

a) Taxa de atualização do desvio de pixels: 50 Hz;
b) Velocidade de localização: 30 pixels/frame;
c) Contraste mínimo alvo: 8%;
d) Tamanho mínimo da imagem do alvo: 4 × 3 pixels;
e) No caso de rolagem, redução rápida ou ampliação da imagem do alvo, tem a capacidade de seguir o caminho sem deslizar ou perder;
f) Tem a capacidade de recapturar automaticamente o alvo após a oclusão de curto prazo, como nuvens e cenas de solo, ser eliminada.

Especificação elétrica

a) Interface de comunicação: 1 RS422;
b) Interface de vídeo: 1 canal HD-SDI.

Características da alimentação

a) Tensão nominal de corrente contínua: 12 V;
b) Faixa de tensão de alimentação normal: 10 V a 14 V;
c) Consumo médio de energia: ≤ 15 W;
d) Consumo máximo de energia: ≤ 30 W.

Definição de interface

3.1 Interface mecânica
Para a interface de instalação mecânica, ver figura.


Figura 1 Interface mecânica

3.2 Interface elétrica
Existem dois tipos de conectores para bola fotoelétrica, o conector retangular é usado para alimentação e comunicação, e o conector RF é usado para transmissão de vídeo.Veja definição de interface.quadro 1,quadro 2

Tabela 1 Definição do conector retangular (J30-15ZK)

Tabela 2 Interface de vídeo (MCX-KYH81)
