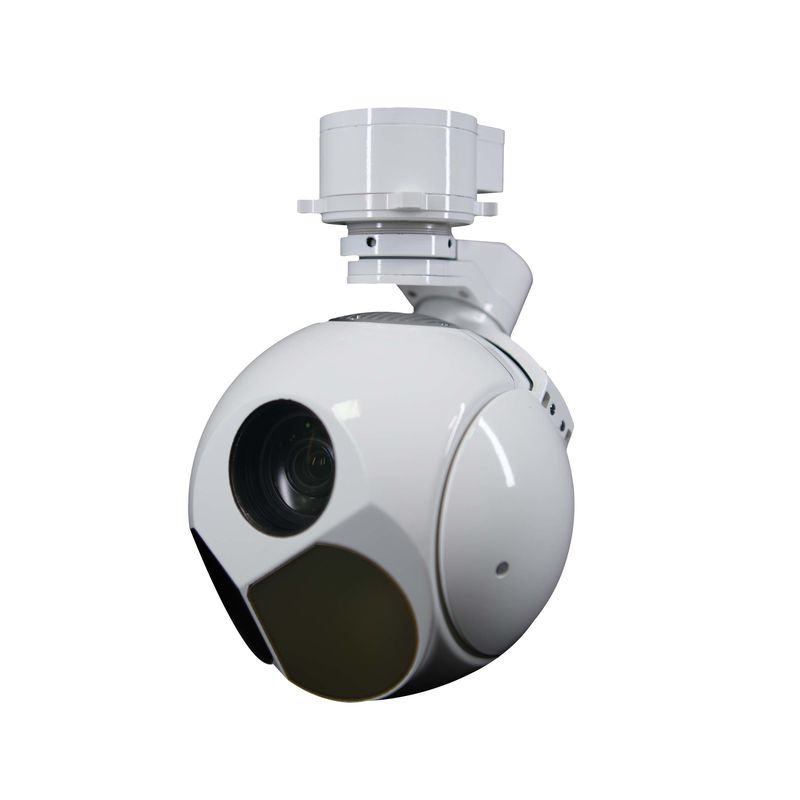

1,1kg Sensor IR EO de três eixos UAV Gimbal Camera com função de alcance de laser

Três eixos IR EO Sensor UAV Gimbal Cameracom Função de Laser Ranging


A TS130CT-02 possui três luzes, incluindo luz visível, IR e Laser, o que faz com que obtenha uma faixa de trabalho mais ampla.Integra um zoom óptico de 30x SONY 1/1.8 ¢ Câmera circadiana tipo e uma câmera térmica IR de 35 mm 12 μm e um telemétrico a laser de 3000 m. Suporta rastreamento e reconhecimento estável de alvos.A câmara tem vantagens em termos da sua melhor caixa de liga de alumínioÉ amplamente utilizado nas indústrias de UAV de missão de longo alcance, como inspeção, vigilância, resgate e outras aplicações desafiadoras.e outras aplicações industriais.


Funções

1Forneça o vídeo infravermelho e imagem para a área de detecção
2. Alta precisão e estabilização do eixo visual
3Capacidade de detecção e reconhecimento de alvos terrestres
4. Suporte de modos de trabalho de pesquisa, rastreamento, bloqueio, orientação, etc.
5. Suporte de sobreposição de caracteres, personalização e exibição
6. apoiar o posicionamento de alvos e o alcance do laser
7Auto-inspecção eDiagnóstico de falha
8- controlo UDP e transmissão de vídeo (UDP/RTSP) por Ethernet
9. Medida de temperatura de pseudo-cor IR
10Construído em armazenamento de vídeo e imagem

Especificações

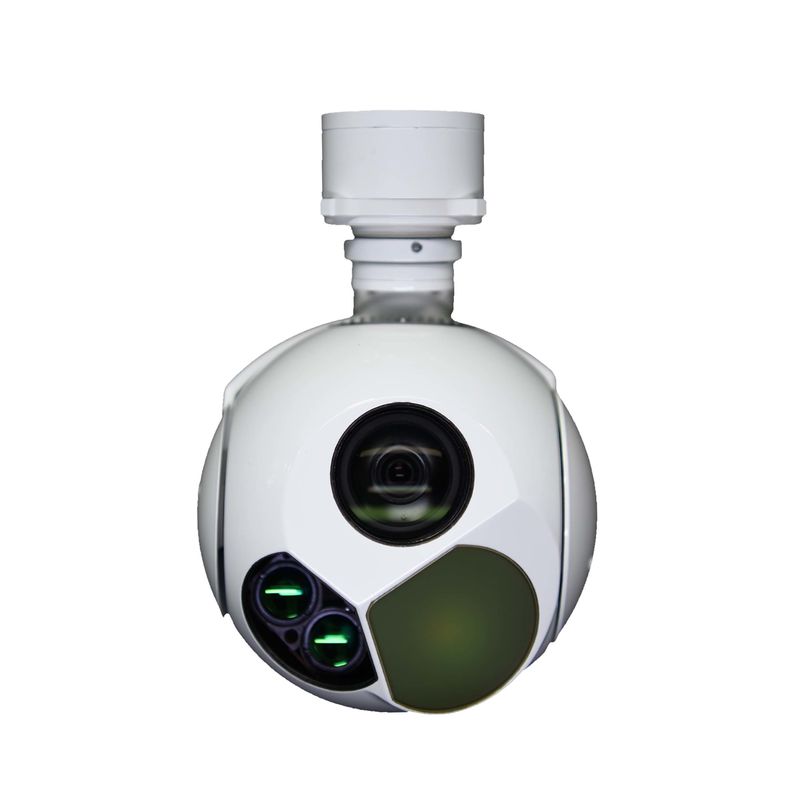

Imagem


Desenho mecânico



Princípio de funcionamento do sistema de rastreamento de plataformas ópticas

O sistema de rastreamento primeiro procura o alvo no modo mais visto, mas menos visto, e depois muda para o modo menos visto, mas mais visto quando encontra vestígios do alvo.O rastreamento refere-se ao processo de localizar um alvo em movimento ao longo do tempo.Quando um sistema de rastreamento utiliza um sensor optoeletrônico (por exemplo, um dispositivo acoplado a carga (CCD: Charge-Coupled Device)) para adquirir uma sequência de imagens do movimento do alvo,Nós referimo-nos a ele como um sistema de rastreamento optoeletrônicoOs sistemas de localização fotoelétrica utilizam geralmente a tecnologia de localização de eixo composto, que envolve duas unidades de accionamento, o rack e o estágio de localização de precisão.O rack deve obter o sinal de rotação de posicionamento de acordo com o sinal de orientação., e fazer o alvo aparecer no detector grosseiro com um grande campo de visão e baixa frequência de amostragem por sua própria rotação,e obter o resultado de posicionamento com um grande alcance de viagem e baixa precisão de localização impulsionada pelo binário do circuito de controleCom base na diminuição do erro de localização do detector grosseiro, o restante do rastreamento do alvo gerado pelo sistema de servo do rack entra no rastreamento secundário.A plataforma de rastreamento de precisão impulsiona o motor pela quantidade fora do alvo obtida a partir do detector fino com pequeno campo de visão e alta frequência de amostragem, e a precisão final da apontação do eixo óptico é obtida sob o desempenho de rastreamento com pequeno alcance de viagem e alta precisão de rastreamento.A tarefa final do sistema de rastreamento óptico é reduzir continuamente o erro do eixo aparente entre o dispositivo e o alvo, conduzindo o instrumento através do motor.
