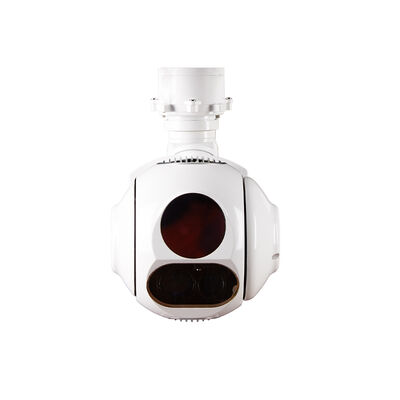

TS120BT3 Eixo Giroscópio Estabilizado Gimbal Câmera Eletrônica 360° Rotação Contínua

Quantidade mínima:	1
preço:	negotiable
payment method:	30pcs pelo mês
Capacidade de fornecimento:	Caso de embalagem do ar

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

HONPHO

Certificação

ISO9001:2015/GB/T 19001-2016

Número do modelo

TS120BT

Dimensão:

≤Φ120mm×184mm

Nome do produto:

Pod Electro Photoelectric Airborne

Peso:

≤860g

Limites de gerencio:

360o contínuo Pan, inclinação: -110° ~+10o, rolamento: -40°~+40°

Precisão angular:

≤2mrad

Temperatura de trabalho:

-20~60°

Destacar:

Câmera giroscópica estabilizada

Câmera Electro Gimbal Aérea

Câmera de cardápio de 3 eixos aéreos

Descrição do produto

Câmera Gimbal Estabilizada por Giroscópio de 3 Eixos Eletro-Aérea com Rotação Contínua de 360°

TS120BT é uma plataforma gimbal estabilizada por giroscópio de três eixos, suporta rotação contínua de 360°. Possui câmera de zoom HD 30X integrada e telêmetro a laser, utilizada principalmente em detecção de imagem aérea, reconhecimento, rastreamento, alcance e posicionamento, etc., atendendo às necessidades de mapeamento, inspeção e outros cenários de aplicação.

Funções

1. Vídeo e imagem claros e visíveis para detecção eficaz da área alvo.

2. Estabilização do eixo visual de alta precisão para imagens estáveis em ambientes desafiadores.

3. Capacidades de vigilância aprimoradas com detecção e identificação de alvos terrestres.

4. Modos de trabalho versáteis: busca, rastreamento, bloqueio e orientação.

5. Recursos avançados: sobreposição de caracteres, configurações personalizadas e funções de exibição.

6. Autoteste e diagnóstico de falhas para desempenho confiável.

7. Rastreamento aprimorado com suporte a posição do alvo e alcance a laser.

Especificações

Sensor EO	Comprimento de onda	0,4μm～0,9μm
	Resolução	1920x1080
	Distância focal	4,3mm～129mm (30X)
	FOV	63,7°～2,3°
	Saída de vídeo	HD-SDI (1080P 30Hz)
	Distância	PESSOAS: Detecção 6km; Reconhecimento 2km VEÍCULOS: Detecção 15km; Reconhecimento 8km

Telêmetro a laser	Comprimento de onda	905nm
	Desempenho	3m~1km
	Distância de alcance	3~1000m
	Precisão de alcance	±3

Sistema Servo	Limites de rotação	Pan contínuo de 360º, Inclinação: -110° ~+10 º
	Precisão angular:	≤2mrad
	Precisão de estabilização	≤100μrad (1σ) (2°/Hz, 1°/Hz Oscilação)
	Velocidade angular máxima	≥50°/s
	Aceleração angular máxima:	≥90°/S

Funções de Rastreamento	Velocidade de movimento:	30 pixels/quadro
	Contraste de imagem do alvo:	8%
	Pixel de imagem do alvo (Mínimo)	4x3 pixels
	Suporte	Anti-oclusão sem perda de função

Interface	Comunicação interface	RS422 x2 (TTL opcional)
	Saída de vídeo	HD-SDI x1

Imagem

Desenho Mecânico

TS120BT3 Eixo Giroscópio Estabilizado Gimbal Câmera Eletrônica 360° Rotação Contínua 3

Manutenção

Durante a inspeção do pod com a energia ligada, verifique se há corpos estranhos na superfície de vidro da janela da carga útil. Se houver corpos estranhos, como poeira ou sujeira, use o couro de limpeza da lente ou algodão de fibra longa com solução de limpeza de lentes para limpá-lo suavemente.

Após a remoção da carga útil da aeronave, ela deve ser carregada na caixa de embalagem da carga útil para armazenamento a seco.

TS120BT3 Eixo Giroscópio Estabilizado Gimbal Câmera Eletrônica 360° Rotação Contínua 4

Certificado da HONPHO
